C语言工厂模式
Table of contents
痛，太痛了，一换芯片就痛，为啥？
为什么换个传感器这么痛苦？ 因为你的业务逻辑和底层驱动”焊死”在一起了。

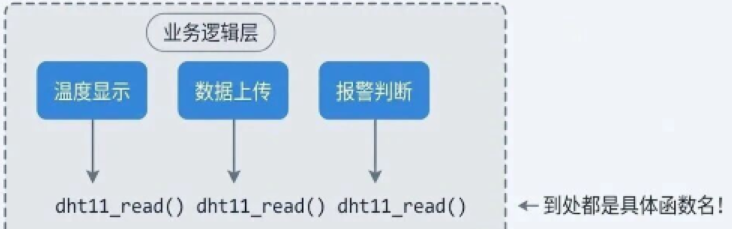

强耦合的后果（到处是粑粑）
| 问题 | 表现 |
|---|---|
| 换芯片 | 全局搜索替换，漏改一个就是 Bug |
| 多型号 | #ifdef 满天飞，代码变”屎山” |
| 单元测试 | 没硬件就没法测，只能上板调试 |
搞抽象一点还能救
如果代码能写成这样呢？
// 业务层只认识 "sensor"，不认识具体是啥传感器
sensor->read_temp(); // 底层换成啥都不用改！
这就是工厂模式的魅力。
类（利用函数指针将实现下沉）
C 语言确实没有 class 关键字，但我们有 struct（结构体）。 结构体 + 函数指针 = 丐版的类。
在 C 语言里，我们用包含函数指针的结构体来模拟接口：
/* sensor_interface.h - 传感器接口定义 */
typedef struct {
const char *name; // 传感器名称
void (*init)(void); // 初始化函数
int (*read_temp)(void); // 读取温度
int (*read_humi)(void); // 读取湿度
} Sensor_Ops;
这个 Sensor_Ops 就是我们的”接口”：
- 所有传感器都必须提供
init、read_temp、read_humi这三个函数 - 上层业务只依赖这个结构体，不关心具体是哪款传感器
类名统一，实例各自实现
每个传感器驱动只需要”填充”这个结构体：
/* dht11.c - DHT11 驱动实现 */
static void dht11_init(void) {
// DHT11 初始化：配置 GPIO，发送起始信号...
printf("DHT11 初始化完成\n");
}
static int dht11_read_temp(void) {
// 读取 DHT11 温度数据
return 25; // 示例返回值
}
static int dht11_read_humi(void) {
// 读取 DHT11 湿度数据
return 60;
}
// 导出操作集 —— 这就是"实例化接口"
const Sensor_Ops dht11_ops = {
.name = "DHT11",
.init = dht11_init,
.read_temp = dht11_read_temp,
.read_humi = dht11_read_humi,
};
同样，SHT30 也实现一份：
/* sht30.c - SHT30 驱动实现 */
static void sht30_init(void) {
// SHT30 初始化：I2C 配置，软复位...
printf("SHT30 初始化完成\n");
}
static int sht30_read_temp(void) {
// 通过 I2C 读取 SHT30 温度
return 26;
}
static int sht30_read_humi(void) {
return 55;
}
const Sensor_Ops sht30_ops = {
.name = "SHT30",
.init = sht30_init,
.read_temp = sht30_read_temp,
.read_humi = sht30_read_humi,
};
graph TD
A[Sensor_Opsh结构体指针] --> B1[dht11_ops]
A--> B2[sht30_ops]
A --> B3[aht20_ops]
关键点：业务层只需要一个 Sensor_Ops * 指针，不需要知道它具体指向谁！
工厂函数（依type参数造具体实例）
/* sensor_factory.c - 传感器工厂 */
#include "sensor_interface.h"
// 外部声明各个驱动的操作集
extern const Sensor_Ops dht11_ops;
extern const Sensor_Ops sht30_ops;
extern const Sensor_Ops aht20_ops;
// 传感器类型枚举
typedef enum {
SENSOR_DHT11 = 0,
SENSOR_SHT30,
SENSOR_AHT20,
SENSOR_MAX
} Sensor_Type;
// 工厂函数：根据类型返回对应的操作集
const Sensor_Ops* Sensor_GetOps(Sensor_Type type) {
switch (type) {
case SENSOR_DHT11:
return &dht11_ops;
case SENSOR_SHT30:
return &sht30_ops;
case SENSOR_AHT20:
return &aht20_ops;
default:
return NULL;
}
}
业务层有了工厂后，逻辑不耦合硬件了
/* main.c - 业务逻辑 */
#include "sensor_interface.h"
#include "sensor_factory.h"
// 只需要改这一行！！！
#define CURRENT_SENSOR SENSOR_SHT30
int main(void) {
// 从工厂获取传感器
const Sensor_Ops *sensor = Sensor_GetOps(CURRENT_SENSOR);
if (sensor == NULL) {
printf("错误：未知的传感器类型\n");
return -1;
}
// 业务逻辑 —— 完全不关心具体是哪个传感器！
sensor->init();
while (1) {
int temp = sensor->read_temp();
int humi = sensor->read_humi();
printf("[%s] 温度: %d°C, 湿度: %d%%\n",
sensor->name, temp, humi);
// 报警逻辑
if (temp > 35) {
printf("警告：温度过高！\n");
}
delay_ms(1000);
}
}
老板：”DHT11 断货了，换 SHT30！”你：改一行宏定义，编译，下载，收工。
// 改这里
#define CURRENT_SENSOR SENSOR_SHT30 // 之前是 SENSOR_DHT11
这个方案已经比”裸奔”强太多了，但它仍有痛点：
| 问题 | 表现 |
|---|---|
| 违反开闭原则 | 每新增一个传感器，必须改工厂函数的 switch |
| 集中依赖 | 工厂函数要 extern 所有驱动的 ops，耦合度还是高 |
| 无法动态扩展 | 想在运行时”发现”有哪些传感器？做不到 |
开闭原则 是面向对象设计的核心理念之一，其核心主张是：软件实体（如类、模块、函数）应该对扩展开放，但对修改关闭。这意味着当系统需要增加新功能时，应通过添加新的代码来实现，而不是修改已经稳定运行的现有代码
有没有一种方法，写完驱动文件，工厂就能自动识别到它，完全不用改工厂代码？ 有！这就是接下来要讲的”自动注册工厂模式”。
自动注册工厂模式
实现的效果是：写完驱动文件，编译链接后，工厂自动就能找到它，无需修改任何其他代码。
秘密在于链接器（Linker）。
编译器和链接器允许我们把变量放到指定的内存段（Section）。如果我们把所有传感器的 ops 结构体都放到同一个段，那工厂只需要遍历这个段就能找到所有传感器！
┌─────────────────── Flash 内存布局 ───────────────────┐
│ │
│ .text (代码段) │
│ .rodata (只读数据) │
│ ... │
│ │
│ ┌──────────────────────────────────────────────┐ │
│ │ .sensor_registry (自定义段) │ │
│ │ ┌──────────┬──────────┬──────────┐ │ │
│ │ │ dht11_ops│ sht30_ops│ aht20_ops│ ... │ │
│ │ └──────────┴──────────┴──────────┘ │ │
│ │ ↑ ↑ │ │
│ │ __sensor_start __sensor_end │ │
│ └──────────────────────────────────────────────┘ │
│ │
│ .data (初始化数据) │
│ .bss (未初始化数据) │
│ │
└──────────────────────────────────────────────────────┘
步骤一：定义注册宏（GCC 版）
/* sensor_registry.h - 自动注册框架 */
#ifndef __SENSOR_REGISTRY_H__
#define __SENSOR_REGISTRY_H__
#include "sensor_interface.h"
// 魔法宏：把 ops 放到指定的内存段
#define REGISTER_SENSOR(sensor_ops) \
__attribute__((used, section(".sensor_registry"))) \
static const Sensor_Ops* __sensor_##sensor_ops = &sensor_ops
// 段起始和结束标记（由链接器生成）
extern const Sensor_Ops* __start_sensor_registry;
extern const Sensor_Ops* __stop_sensor_registry;
#endif
关键解释：
- attribute((section(“.sensor_registry”)))：告诉编译器把这个变量放到名为 .sensor_registry 的段
- attribute((used))：防止编译器优化掉这个”看起来没用”的变量
- __start_xxx 和 __stop_xxx：GCC 链接器会自动为每个自定义段生成这两个符号
步骤二：驱动文件使用注册宏
/* dht11.c - DHT11 驱动 */
#include "sensor_interface.h"
#include "sensor_registry.h"
static void dht11_init(void) {
printf("DHT11 初始化\n");
}
static int dht11_read_temp(void) {
return 25;
}
static int dht11_read_humi(void) {
return 60;
}
// 定义操作集
const Sensor_Ops dht11_ops = {
.name = "DHT11",
.init = dht11_init,
.read_temp = dht11_read_temp,
.read_humi = dht11_read_humi,
};
// 一行代码完成注册！
REGISTER_SENSOR(dht11_ops);
新增一个 SHT30？只管新增驱动文件，最后加一行 REGISTER_SENSOR(sht30_ops);，完事！
步骤三：工厂函数遍历注册表
/* sensor_factory.c - 新版工厂（完全不用改！）*/
#include "sensor_registry.h"
// 根据名字查找传感器
const Sensor_Ops* Sensor_Find(const char *name) {
// 遍历 .sensor_registry 段
const Sensor_Ops **ptr;
for (ptr = &__start_sensor_registry;
ptr < &__stop_sensor_registry;
ptr++) {
if (strcmp((*ptr)->name, name) == 0) {
return *ptr;
}
}
return NULL;
}
// 获取已注册的传感器数量
int Sensor_GetCount(void) {
return &__stop_sensor_registry - &__start_sensor_registry;
}
// 遍历所有传感器
void Sensor_PrintAll(void) {
const Sensor_Ops **ptr;
printf("已注册的传感器列表：\n");
for (ptr = &__start_sensor_registry;
ptr < &__stop_sensor_registry;
ptr++) {
printf(" - %s\n", (*ptr)->name);
}
}
此时的业务层
/* main.c */
#include "sensor_registry.h"
int main(void) {
// 打印所有已注册的传感器
printf("系统共注册了 %d 个传感器\n", Sensor_GetCount());
Sensor_PrintAll();
// 按名字获取传感器
const Sensor_Ops *sensor = Sensor_Find("SHT30");
if (sensor) {
sensor->init();
printf("温度: %d°C\n", sensor->read_temp());
}
return 0;
}
运行结果：系统共注册了 3 个传感器
已注册的传感器列表：
- DHT11
- SHT30
- AHT20
SHT30 初始化
温度: 26°C
此架构下新增传感器
现在新增一个 AHT20 传感器，你需要做什么？
- 新建 aht20.c 文件
- 实现 aht20_ops 结构体
- 文件末尾加一行 REGISTER_SENSOR(aht20_ops);
- 编译
工厂代码？不用动！ 枚举定义？不用加！ 头文件依赖？不用改！ 这就是”开闭原则”的完美体现：对扩展开放，对修改关闭。
总结： 1. 编译每个驱动文件的 REGISTER_SENSOR 宏生成一个指针变量 2. 链接链接器把所有带 section 属性的变量收集到同一段 3. 运行工厂函数遍历这个段，就能找到所有注册的传感器
工厂模式的实际好处
硬件模拟Mock
你是否有过这样的经历：
- 硬件还没回来，但老板催着要进度
- 传感器只有一个，几个人轮流用
- 想写单元测试，但没法脱离硬件
工厂模式的解法：写一个 Mock 传感器！
/* mock_sensor.c - 模拟传感器（用于测试和开发） */
static int mock_temp = 25; // 可配置的假数据
static void mock_init(void) {
printf("[Mock] 传感器初始化\n");
}
static int mock_read_temp(void) {
return mock_temp;
}
static int mock_read_humi(void) {
return 50;
}
// 提供接口修改假数据（用于测试边界条件）
void Mock_SetTemp(int temp) {
mock_temp = temp;
}
const Sensor_Ops mock_sensor_ops = {
.name = "MockSensor",
.init = mock_init,
.read_temp = mock_read_temp,
.read_humi = mock_read_humi,
};
REGISTER_SENSOR(mock_sensor_ops);
现在你可以：
- 在 PC 上调试业务逻辑：切换到 Mock 传感器，完全不需要硬件
- 写单元测试：用 Mock_SetTemp(100) 模拟高温报警场景
- 测试边界条件：-40°C？150°C？想测什么测什么
// 单元测试示例
void test_high_temp_alarm(void) {
const Sensor_Ops *sensor = Sensor_Find("MockSensor");
// 设置假温度为 100°C
Mock_SetTemp(100);
int temp = sensor->read_temp();
assert(temp == 100);
// 验证报警逻辑被触发
assert(alarm_triggered == true);
printf("高温报警测试通过！\n");
}
多版本兼容,一套代码走四方
公司产品线：
- Pro 版：用高精度 SHT30，贵但准
- Lite 版：用便宜的 DHT11，性价比高
- 工业版：用 PT100，-200°C 到 850°C
传统方案？三套代码库，维护到怀疑人生。工厂模式方案？一套代码，编译时选择：
// 通过宏控制编译哪些驱动
#ifdef PRODUCT_PRO
#include "sht30.c" // Pro 版包含 SHT30 驱动
#endif
#ifdef PRODUCT_LITE
#include "dht11.c" // Lite 版包含 DHT11 驱动
#endif
#ifdef PRODUCT_INDUSTRIAL
#include "pt100.c" // 工业版包含 PT100 驱动
#endif
或者更优雅：运行时动态选择：
const Sensor_Ops* get_sensor_by_hw_version(void) {
uint8_t hw_ver = read_hw_version_from_eeprom();
switch (hw_ver) {
case HW_VER_PRO:
return Sensor_Find("SHT30");
case HW_VER_LITE:
return Sensor_Find("DHT11");
case HW_VER_INDUSTRIAL:
return Sensor_Find("PT100");
default:
return Sensor_Find("MockSensor"); // 降级方案
}
}
团队协作：各写各的，互不干扰
在大型项目中：
- 小王负责 DHT11 驱动
- 小李负责 SHT30 驱动
- 小张负责业务逻辑
传统模式下，三个人的代码互相依赖，改一个文件可能影响全部。
工厂模式下：
- 小王只管 dht11.c，实现好接口，注册完就行
- 小李只管 sht30.c，同上
- 小张只依赖 Sensor_Ops 接口，根本不用看驱动代码合并代码零冲突！
工厂模式适用场景
适用场景工厂模式特别适合这些场景：
- 同一类外设有多种选型（传感器、存储、显示屏等）
- 产品有多个硬件版本
- 需要支持硬件 Mock 做单元测试
- 团队协作开发
驱动层工厂模式不适合这些场景：
- 外设永远只有一种，不会变
- 项目极小，过度设计反而增加复杂度
- 对代码大小极度敏感（函数指针会略增开销）
